平板电视易损部分的原理及故障特点
无论是CRT电视机，还是平板(液晶和等离子)电视机，最易发生故障的部位是电压高、电流大的部分，而CRT电视机电压高、电流大的部分是开关电源和行输出部分。所以，CRT电视出故障最多的也是这两部分。同样，等离子电视和液晶电视的开关电源也是故障率较高的部分。
平板电视，除了开关电源以外，液晶电视液晶显示屏背光灯高压供电板(一般是生产屏的厂家随屏配套，俗称逆变器)，因为电压也很高(输出800～1600V的交流正弦电压)、电流也很大(供电电流6～10A)，也是故障高发区域。等离子电视机屏驱动电路的Y驱动板和X驱动板相对功耗比较大，故障率相对较小信号电路高，一般是X、Y驱动集成电路及电解电容易损坏。
液晶电视和等离子电视的前端小信号部分(高频头、中频、解码、倍频、视频处理等)和CRT倍频电视基本相同，并没有什么特殊的地方。故只要能把CRT高清电视倍频板的维修技术掌握，此部分的维修是没有问题的。

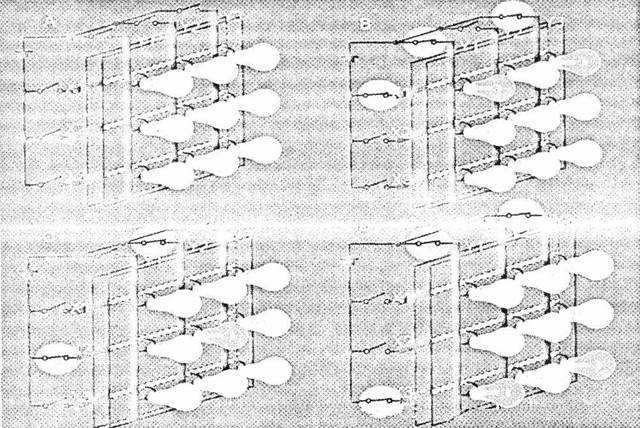

逻辑板电路(参见下图)：平板电视显示屏，包括等离子屏和液晶屏，其显示方式属于数字矩阵显示，完全不同于CRT扫描显示方式。它的显示原理是：把有扫描概念的电视信号通过时序控制电路(俗称逻辑板)转换成液晶屏需要的行、列驱动信号和等离子屏需要的X、Y驱动信号及地址信号，属于小信号处理范畴，供电电压不高(5V)，电流相对也较小，一般很少有故障。逻辑板对于液晶屏一般是装在液晶显示屏体内，等离子显示屏则装在屏体外面。这块逻辑板上面有一个FLASH程序存储器，内部存储有结合不同屏设置的程序，逻辑板的硬件或程序损坏，一般社会维修人员是无法维修的。
(a)是液晶屏的原理框图，液晶显示屏的逻辑板电路足装在屏体的内部，它包括：时序控制电路、行驱动电路、列驱动电路、灰阶控制等。
下图(a)虚线框内是显示屏屏体内部。小信号数字电路送来的数字图像信号，经过接口引入屏体内部的逻辑控制电路(时序控制器)，经过运算处理后，转换为平板矩阵显示需要的行、列驱动信号。当由行、列施加电压，行和列在屏上的交点就会发光(矩阵显示的原理，请参见上图所示)。数字的图像驱动信号加到液晶屏的行和列驱动电极上，图像就产生了。由于图像必须有层次，列驱动控制器引入灰阶控制电压，以控制发光点的亮度，获得图像的灰度(层次)。由于液晶显示器是属于被动发光器件，所以还要给背光灯提供一个点亮背光灯管的高压供电变换器(逆变器)，其驱动及亮度控制，均由CPU控制。
对于液晶显示屏的液晶片损坏是不能维修的，内置的(虚线框内)时序控制器、行/列驱动电路等损坏(故障率极低)，社会维修人员也是无法维修的。而高压背光板是完全可以维修的(高压背光板也是比较容易出现故障的部分)。

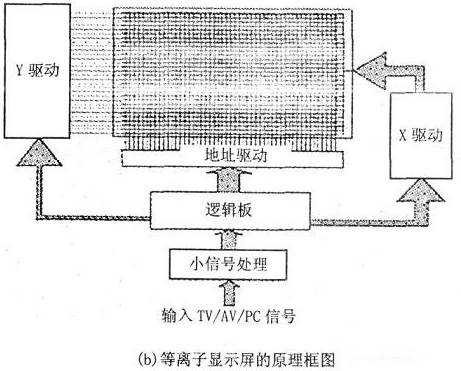

下图(b)是等离子显示屏的原理框图。小信号数字电路送来的数字图像信号，进入逻辑板，经过运算处理后，转换为等离子屏需要的Y驱动、X驱动和地址脉冲(现在的等离子屏为三电极放电腔体)。Y、X脉冲给等离子屏的放电腔体提供放电的条件(每一个放电腔体，就是一个像素，彩色等离子屏是三个RGB腔体组成一个像素)，地址脉冲控制腔体放电，以形成图像。
对于等离子显示屏及逻辑板都放置在屏体的外面，上面也有一个FLASH程序存储器，内部存储根据不同屏设置不同的程序。等离子屏的逻辑板一般也是随屏配套出厂，因为供电电压低5V，功率也很小，所以故障率也极低，一般很少损坏。
平板电视，除了开关电源以外，液晶电视液晶显示屏背光灯高压供电板(一般是生产屏的厂家随屏配套，俗称逆变器)，因为电压也很高(输出800～1600V的交流正弦电压)、电流也很大(供电电流6～10A)，也是故障高发区域。等离子电视机屏驱动电路的Y驱动板和X驱动板相对功耗比较大，故障率相对较小信号电路高，一般是X、Y驱动集成电路及电解电容易损坏。
液晶电视和等离子电视的前端小信号部分(高频头、中频、解码、倍频、视频处理等)和CRT倍频电视基本相同，并没有什么特殊的地方。故只要能把CRT高清电视倍频板的维修技术掌握，此部分的维修是没有问题的。
逻辑板电路(参见下图)：平板电视显示屏，包括等离子屏和液晶屏，其显示方式属于数字矩阵显示，完全不同于CRT扫描显示方式。它的显示原理是：把有扫描概念的电视信号通过时序控制电路(俗称逻辑板)转换成液晶屏需要的行、列驱动信号和等离子屏需要的X、Y驱动信号及地址信号，属于小信号处理范畴，供电电压不高(5V)，电流相对也较小，一般很少有故障。逻辑板对于液晶屏一般是装在液晶显示屏体内，等离子显示屏则装在屏体外面。这块逻辑板上面有一个FLASH程序存储器，内部存储有结合不同屏设置的程序，逻辑板的硬件或程序损坏，一般社会维修人员是无法维修的。
(a)是液晶屏的原理框图，液晶显示屏的逻辑板电路足装在屏体的内部，它包括：时序控制电路、行驱动电路、列驱动电路、灰阶控制等。
下图(a)虚线框内是显示屏屏体内部。小信号数字电路送来的数字图像信号，经过接口引入屏体内部的逻辑控制电路(时序控制器)，经过运算处理后，转换为平板矩阵显示需要的行、列驱动信号。当由行、列施加电压，行和列在屏上的交点就会发光(矩阵显示的原理，请参见上图所示)。数字的图像驱动信号加到液晶屏的行和列驱动电极上，图像就产生了。由于图像必须有层次，列驱动控制器引入灰阶控制电压，以控制发光点的亮度，获得图像的灰度(层次)。由于液晶显示器是属于被动发光器件，所以还要给背光灯提供一个点亮背光灯管的高压供电变换器(逆变器)，其驱动及亮度控制，均由CPU控制。
下图(b)是等离子显示屏的原理框图。小信号数字电路送来的数字图像信号，进入逻辑板，经过运算处理后，转换为等离子屏需要的Y驱动、X驱动和地址脉冲(现在的等离子屏为三电极放电腔体)。Y、X脉冲给等离子屏的放电腔体提供放电的条件(每一个放电腔体，就是一个像素，彩色等离子屏是三个RGB腔体组成一个像素)，地址脉冲控制腔体放电，以形成图像。
