电弱点测定仪PCB电路设计案例

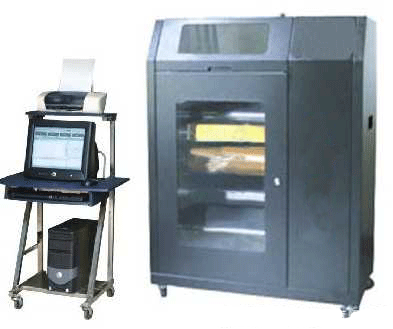

本案例中的电弱点测定仪是根据GB/T 13542-92、IEC 60674-2:1988 电气用塑料薄膜标准要求设计的高压试验装置。该仪器主要用于电气用聚氨脂薄膜、塑料薄膜、聚丙稀薄膜等绝缘材料在给定直流电压下每平方米的击穿点数。本机采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。龙人计算机室一家专业从事PCB抄板/设计开发的公司。
【技术参数】
1、试验电压：0-20kV (交直流)
2、有效测量范围：0～20kV
3、电压测量精度：±1%
4、膜移动速度：3-10m/min 连续可调
5、保护电流：0～40mA
6、样品宽度： 60～650mm
7、输入电压：220V
8、功率：0.5KW
【设计特点】
该仪器是根据薄膜的使用宽度进行电弱点的测试，测试宽度可根据用户的要求而设定，无须将膜分切成小卷，免除了许多外来因素对测试结果的影响。测试数据能真实地反映薄膜的质量水平。有效地保证了设备的可靠性、耐用性和稳定性。测量准确，复现性好。测试过程采用电子技术全自动控制，遇到电弱点时电压切断动作迅速。击穿电流在0～40mA连续可调，复现性好。本机具备多重保护功能，充分考虑了操作人员及设备的安全性。如过压、过流、接地保护，试验平台门开启保护。
【工作原理】
本测试仪试验电压是0－20kV交直流电压，其波动为±1%。测试仪在试样弱点击穿后约0.1s内使电压回升到原来设定的电压。铜辊为下电极，导电橡胶为上电极。薄膜以3m/min的速度移动。遇弱点时击穿，击穿点自动累积计数。膜移动以平方数自动计数。
【保护设计】
1、电源间断保护：如果发生电源间断，主控电器马上跳闸，再次来电时系统自动复位。
2、高压仓开门跳闸：无论在任何状态，只要打开高压仓门，将使主控继电器的线圈失电而跳闸。
3、电源保险线：当机内故障或试品击穿后电子开关未能及时动作时，该熔丝自动烧断，切断电源。
4、接地保护(主机后外板)：本机接地可防止机壳感应高压，保护设备和人身安全。没有接地不允许通电。
我司技术人员在认真核对客户的提出的产品要求后，PCB设计出的样板中超过95%的线路达到150M以上的高速电路信号，2.5G高速PCI-Express差分信号，阻抗控制，参考平面，等长处理均超过客户的要求。按时交付客户，客户满意，合作十分愉快！详情请联系龙人计算机！
