GTR飞轮储能系统

  PCB抄板是反向技术研发一个重要的应用领域。利用PCB抄板对产品进行拆解，从产品的pcb文件、BOM清单、原理图等设计要素入手进行研究，从而达到对引进技术进行消化、吸收和再创新的目的。迄今为止，PCB抄板已经形成一个较为成熟的行业，市场布局也从先前的克隆与复制逐渐向技术改造更新和高端化方向发展。



产品介绍： 公司开发生产的GTR333型飞轮储能产品，是全球领先碳纤维复合材料转子，转子为碳纤维复合材料，保证高速旋转安全可靠。飞轮具有大功率、频繁充放电，1毫秒响应，5毫秒全功率响应的响应快等特点，更有长达1000万次充放电使用寿命。可根据需要自由组成兆瓦级到几十兆瓦级储能系统，能量智慧主动平衡管理，有效实现制动能量回收再利用、支撑牵引网压、降低轨电位、应急供电等应用场景。



解决方案

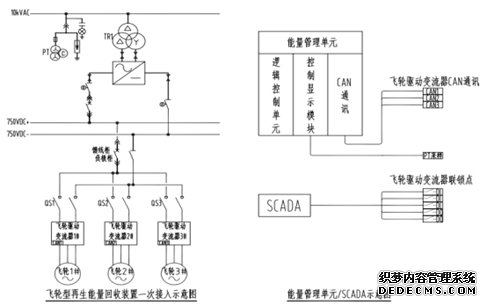

地铁解决方案：-750和1500V飞轮储能再生制动能量回收系统

750VDC/1500VDC
1.制动能量回收再利用：
（1）实现节约变电所输出总牵引电能的15%~30%。
（2）降低机械制动时造成的列车轮轨与闸瓦磨损。
（3）减小地铁空调暖风系统的工作压力。

2.直流牵引网压支撑
3.应急支撑电源
3.2高铁解决方案：-1500VDC飞轮储能系统+RPC（铁路功率调节装置）



机械：

1.世界碳纤维复合转子（高强度抗拉伸，允许更高的线速度）
2.永磁轴承系统（无机械摩擦，零耗电，零磨损）
3.高速永磁电机（结构紧凑体积小，可频繁充放电）
电气：
1.短时高频次充放电
2.能量管理单元：一键启停、状态监视、负载均衡
1.3参数
产品型号：GTR-333
额定功率：1MW（基本容量，可扩容）
存储容量：11kWh
工作电压：750/1500VDC
响应时间：1ms响应，5ms全功率
充放电时间：满功率17s
深度充放电寿命：＞1000万次
占地面积：3.8m2）
设备重量：4500kg
设备尺寸：3.3*1.15*2.2m（1500V型）
安装空间：4.9*2.75*2.5m（1500V型）

安装形式：整体/分散（模块化结构）
